性能特點：

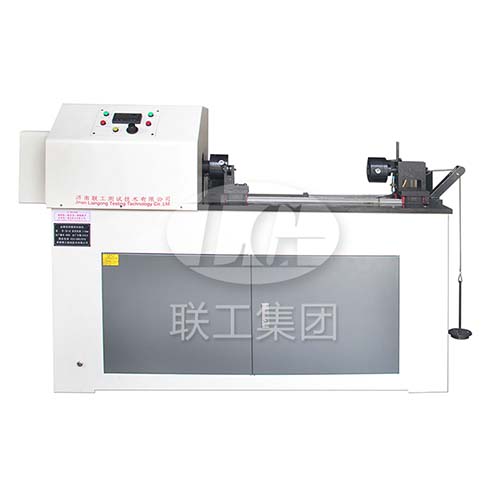

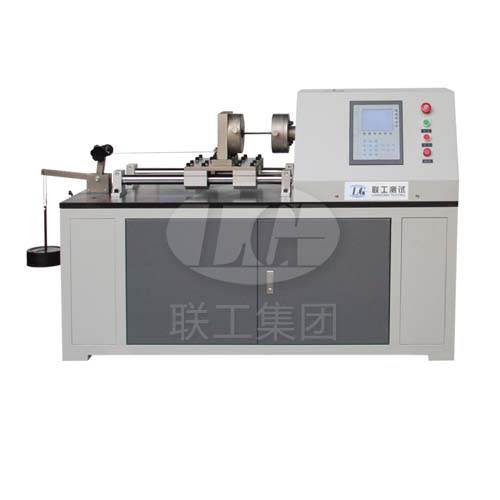

NDW系列扭轉試驗機扭轉試驗機是由加載系統、傳動系統、數字式數據采集處理系統及計算機測量控制顯示系統等組成，適用于對各類構件如傳動軸、半軸等靜態力學的性能測試及螺釘扭轉力學性能試驗。該機采用臥式結構。計算機屏幕顯示，數字式數據采集控制系統和全數字交流伺服系統組成閉環控制。采用精密減速器傳動，具有加載均勻、穩定、無沖擊現象、數據采集控制準確的特點。
主要技術參數：
|
型號
|
NDW-200
|
NDW-500
|
NDW-1000
|
NDW-3000
|
NDW-5000
|
|
扭矩（N.m）
|
200
|
500
|
1000
|
3000
|
5000
|
|
扭矩測量范圍
|
2%-滿量程
|
|
試驗機級別
|
1級（1 class）
|
|
扭矩示值相對誤差
|
±1%
|
|
扭矩分辨力
|
1/300000
|
|
扭轉角測量范圍
|
0º-9999º
|
|
扭轉角示值相對誤差
|
±1%
|
|
扭轉角分辨率
|
0.01º
|
|
扭轉速度
|
3.6-1080º/min無極調速
|
|
扭轉速度相對誤差
|
設定值的±1.0%以?xún)?nèi)
|
|
夾頭間距
|
500
|
|
試驗轉動方向
|
單/雙向
|
|
試驗機主軸中心高度
|
100
|
170
|
170
|
≥120
|
≥120
|
|
試樣直徑
|
據客戶要求
|
|
電機功率（kW）
|
0.4
|
0.75
|
0.75
|
2
|
4
|
|
電壓（V）
|
220
|
380V
|
